WTS SP 70-Vollauszug  Seite drucken

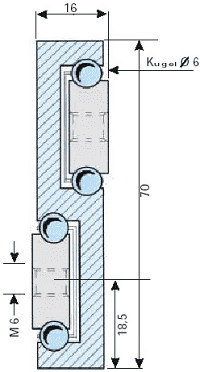

WTS SP 70 Draufsicht
Auszuglänge = Einbaulänge
Der WTS SP 70-Vollauszug bietet hohe Belastbarkeit bei geringem Platzbedarf. Die Befestigung erfolgt je nach Länge durch 4 bzw. 6 Gewindebohrungen M6, die sich in der Mitte befinden.

Gesamtlänge = Einbaulänge + Auszuglänge
WTS SP Iso

Artikel-Nr. Einbau-
länge		 Belastung
kg* / C45		 A B C D
WTS 70.030 300 275 300 50 --- 100
WTS 70.035 350 270 350 50 --- 150
WTS 70.040 400 265 400 50 --- 200
WTS 70.045 450 260 450 50 --- 250
WTS 70.050 500 255 500 50 125 ---
WTS 70.055 550 240 550 50 150 ---
WTS 70.060 600 235 600 50 175 ---
WTS 70.065 650 230 650 50 200 ---
WTS 70.070 700 225 700 50 225 ---
WTS 70.075 750 220 750 50 250 ---
WTS 70.080 800 210 800 50 275 ---
WTS 70.085 850 195 850 50 300 ---
WTS 70.090 900 185 900 50 325 ---
WTS 70.095 950 170 950 50 350 ---
WTS 70.100 1000 160 1000 50 375 ---
*  Belastung pro Paar in ausgezogener Position, gleichmäßiger Gewichtsverteilung und senkrechtem Einbau.
Größere Abmessungen sind möglich. Bitte fragen Sie an!
